Vervangende aandrijving voor CDM9 zeskant-as

De vervangende aandrijving voor de CDM9 met een zeskantige as van 32 mm heeft de volgende specificaties:

• Type: MFZ
• Koppel: 60 Nm
• Output: 24 omwentelingen per minuut (rpm)
• Asgat: Hex 32 mm (zeskantige as)
• Spanning: 230 V
• Noodontkoppeling: Voorzien van een touw met een lengte van 6 meter voor noodsituaties (let op: de veerbreukbeveiliging blijft intact)
• Geschikt voor deuren tot: 20 vierkante meter (m²), mits de deur goed gebalanceerd is en het gewicht van de deur tot 13 kg/m² bedraagt

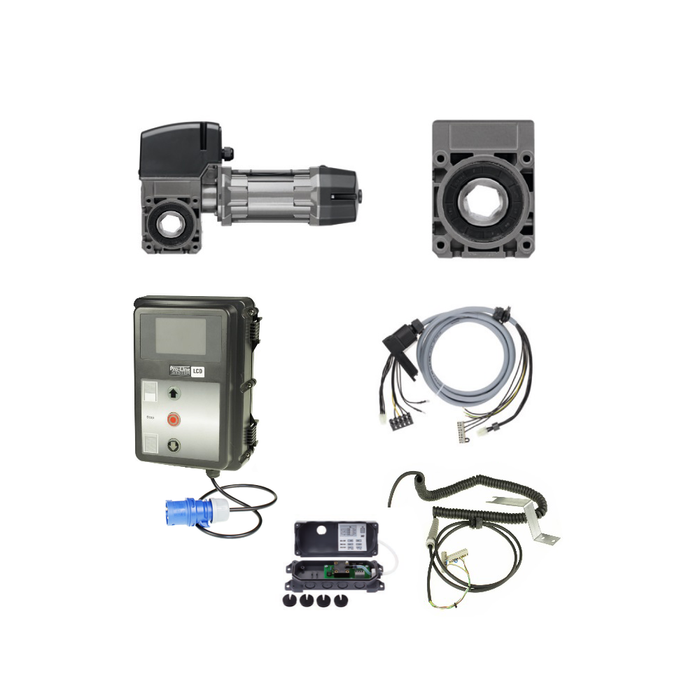

Deze aandrijvingsset wordt geleverd als een complete kit en omvat de volgende componenten:

1. Aandrijving: Het hoofdmechanisme dat verantwoordelijk is voor het openen en sluiten van de deur.
2. Montagesteun: Hiermee kunt u de aandrijving veilig en stevig monteren.
3. Besturingskast CS320Lite: Deze kast bevat de elektronische componenten voor de bediening van de aandrijving.
4. Pneumatische onderloopbeveiliging (DW): Dit is een veiligheidsvoorziening die ervoor zorgt dat de deur stopt en opent als er iets of iemand onder de deur wordt gedetecteerd.
5. Verbindingskabel van 7 meter: Deze kabel verbindt de aandrijving met de besturingskast en andere relevante componenten.

Belangrijk om op te merken is dat de motor een noodontkoppeling heeft, wat betekent dat in geval van nood de deur handmatig kan worden ontkoppeld met behulp van het bijgeleverde touw van 6 meter. Dit is een belangrijke veiligheidsfunctie.

Deze aandrijvingsset is geschikt voor de automatisering van deuren tot 20 m², op voorwaarde dat de deur goed gebalanceerd is en het gewicht binnen de gespecificeerde grenzen valt. Het is belangrijk om de installatie- en gebruikersinstructies van de fabrikant te volgen voor een correcte installatie en bediening van de aandrijving.
